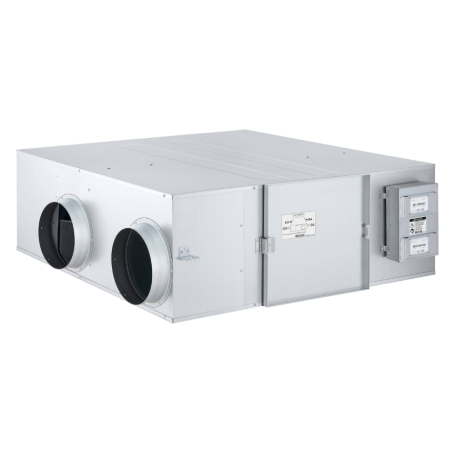

Recuperatore di calore VMC LG ERV ZE050GUCCA0 entalpico a flussi incrociati con comando a filo

Recuperatore di calore LG ZE050GUCCA0 ERV entalpico a flussi incrociati con comando a filo PREMTB001

VMC Recuperatore di calore entalpico a flussi incrociati LG ERV ZE050GUCCA0 con Comando a filo PREMTB001. Ventilatori con motore elettrico BLDC direttamente accoppiato. Sistemazione della prevalenza statica utile tramite Regolazione lineare della velocità di rotazione del ventilatore.

Recuperatore di calore LG ERV LZ-H050GBA5 cosa è ?

Le unità di ventilazione meccanica controllata a recupero di calore LG ERV permettono di ottenere un ricambio continuo dell’aria all’interno dell’ambiente e contemporaneamente provvedono a recuperare il caldo (in inverno) e il fresco (in estate) .
L’aria viziata e umida presente all’ interno dei locali viene prelevata e rinnovata da aria nuova pre-riscaldata o raffrescata senza alcuna dispersione energetica.
Il ricambio dell’aria riduce l’unidità relativa nei locali migliorando il comfort degli occupanti, previene la formazione di muffe,elimina odori sgradevoli e ristabilisce una giusta ossigenazione all’ambiente.
Le unità Recuperatore di calore ERV di LG contribuiscono al miglioramento della qualità della vita all’ interno degli edifici e al raggiungimento di un elevato risparmio energetico adattandosi alle diverse caratteristiche degli ambienti. Il rapporto Qualità prezzo è sorprendente! Le macchine sono conformi alla nuova normativa ERP 2018.

Struttura del Recuperatore di calore LG ZE050GUCCA0 VMC

Unità interna realizzata con pannelli portanti in lamiera zincata con materiale di isolamento ignifugo.

Dimensioni unità in mm pari a 988(L)x273(A)x1014(P). Peso Kg 44.

Motore Ventilatore

Ventilatori tangenziali tipo Sirocco a tre velocità con motore di ventilazione BLDC ad accoppiamento diretto.Assorbimento.

Portata Aria Alta,mdia,bassa 500x400x300 m3/h

Prevalenza statica utile Min 50 Pa Med 100 Pa Max 150 Pa.

Il motore BLDC permette un controllo della portata d’aria a seconda delle perdite di carico ,semplicemente utilizzando il comando a filo,garantendo in questo modo la prevalenza ottimale e riducendo al minimo la rumorosità. Gestione individuale della prevalenza sui ventilatori di estrazione ed immissione. Nei ventilatori a recupero di calore ERV è possibile modificare in maniera lineare il regime di rotazione dei ventilatori per ciascuna delle tre velocità. La regolazione può avvenire in maniera differenziata per il ventilatore di estrazione e per quello di immissione, in modo da garantire la perfetta rispondenza dell’unità al tipo di canalizzazione installata. La regolazione può essere eseguita molto semplicemente dal comando a filo remoto.

Scambiatore di calore

Lo scambiatore a flussi incrociati permette di trasferire il calore evitando la miscelazione dell’aria espulsa con l’aria di rinnovo immessa negli ambienti. Il processo di trasformazione comporta anche la migrazione di umidità in maniera tale da mantenere il locale ad una temperatura confortevole ed un livello di umidità relativa ottimale in tutte le condizioni operative. Pacco di scambio in carta ignifuga con trattamento speciale ad alta efficienza,di facile accesso per le operazioni di manutenzione. Le prestazioni di resistenza alla muffa dell’elemento di scambio termico sono certificate di grado 0.

Filtri & sensore CO2

Prefiltro G4 installato in ingresso dall’esterno, un filtro F7 sull’aria di immissione in ambiente, un filtro M5 sul ritorno in espulsione. Il sensore CO2 incorporato monitora la concentrazione di anidride carbonica in tempo reale e controlla automaticamente le portate d’aria. Il livello di concentrazione di CO2 in ambiente è costantemente controllato e visualizzato sul display del comando, se dovesse superare il valore di 900ppm di concentrazione in ambiente , si attiva la segnalazione di colore rosso.

Pulizia e cambio filtro semplificato

L’accesso a tutte le componenti meccaniche dei prodotti è garantito mediante lo sportello posto sul fianco dell’unità.
Tramite questa apertura è possibile accedere allo scambiatore di calore ed agli elementi filtranti, che possono essere estratti agevolmente per semplificare le operazioni di pulizia

Collegamento con i sistemi di climatizzazione

Le unità ERV possono essere collegate ai sistemi di climatizzazione e possono essere controllate individualmente.
Il controllo individuale è possibile tramite il comando remoto collegato alle unità interne.

Come funziona il recuperatore di calore?

La Modalità di funzionamento automatico, sulla base della temperatura esterna/interna rilevata, modifica il funzionamento del ventilatore a recupero di calore abilitando l’utilizzo dello scambiatore di calore o l’impiego della modalità Bypass (immissione ed espulsione dirette, nel caso in cui la differenza tra la temperatura esterna ed interna sia contenuta).
Serranda di by-pass motorizzata per raffrescamento nelle mezze stagioni (free-cooling), attraverso la sola ventilazione senza recupero di calore.

I ventilatori a recupero di calore ERV possono essere installati in posizione normale o capovolta; in questo modo, in caso di installazione di una serie di apparecchi, è possibile accedere ad essi da un’unica apertura di ispezione, riducendo il numero delle botole da prevedere nei controsoffitti e diminuendo gli spazi di servizio necessari.

Dry contact unità interna

Le unità interne ERV possono essere accese /spente grazie alla funzione dry contact integrata.

Controllo di gruppo

Possibilita di utilizzare un comando remoto per più unità interne fino ad un massimo pari a 16 unità.

PREMTB001 Comando individuale a filo standard, di colore bianco. Display a cristalli liquidi.

Comando individuale a filo standard, di colore bianco con retroilluminazione del display di colore azzurro, per la gestione di unità interne Multi V, eco V ed eco V DX.
Possibilità di controllo di gruppo fino a un massimo di 16 unità.
Funzioni disponibili: accensione e spegnimento, regolazione della temperatura desiderata (tranne che per eco V), della velocità del ventilatore e della modalità di funzionamento.
Impostazione differenza Temperatura per cambio automatico modalità operativa con sistemi a recupero di calore.
Timer settimanale con impostazione di 2 intervalli di funzionamento giornaliero.
Funzione Holiday per l'esclusione del programma in caso di festività o periodi di assenza.
Funzione di blocco dei comandi principali (Child Lock). Funzione di controllo dell'umidificatore (per eco V DX).
Ricevitore integrato per telecomando a  infrarossi. Allarme pulizia filtri (visualizzato a cadenza di 1000 ore di funzionamento).
Sensore temperatura ambiente integrato.
Memoria di backup per la conservazione delle impostazioni in caso di assenza dell'alimentazione elettrica con durata fino a 3 ore.

Portata nominale d'aria trattata 500 mc/h del Recuperatore di calore ZE050GUCCA0

Scheda tecnica Recuperatore di calore LG ZE050GUCCA0 ERV VMC

• Alimentazione: 220*240 V monofase a 50 Hz
• Potenza assorbita scambio/bypass (SH/H/L): 247/230/95 W
• Portata aria (SH/H/L)  500/500/320  m³/h
• Pressione statica utile (SH/H/L): 150/100/50 Pa
• Efficienza scambio temperatura (SH/H/L): 79/79/82 %
• Efficienza scambio entalpico risc. (SH/H/L): 75/75/78 %
• Efficienza scambio entalpico raffr. (SH/H/L): 68/68/75 %
• Pressione sonora mod.scambio (SH/H/L): 37/36/28 dB(A)
• Pressione sonora mod.bypass  (SH/H/L): 37/37/28 dB(A)
• Dimensioni (LxAxP) : 988x273x1.014 mm
